Vilka typer av CNC-slipmaskiner finns det?

Inom området för precisionstillverkning, CNC-slipmaskiner spelar en avgörande roll. De använder höghastighetsroterande slipskivor för att utföra finslipning på ytan av arbetsstycken, vilket uppnår extremt hög dimensionsnoggrannhet och ytfinish. Med den kontinuerliga ökningen av industriella krav på högprecision och högeffektiv bearbetning har typerna av CNC-slipmaskiner blivit allt mer mångsidiga och specialiserade.

Klassificering efter bearbetningsobjekt och funktion: Mainstream CNC-slipmaskinsklassificeringar

CNC-slipmaskiner klassificeras huvudsakligen efter formen på arbetsstyckena de bearbetar och deras specifika funktioner, och bildar flera huvudtyper:

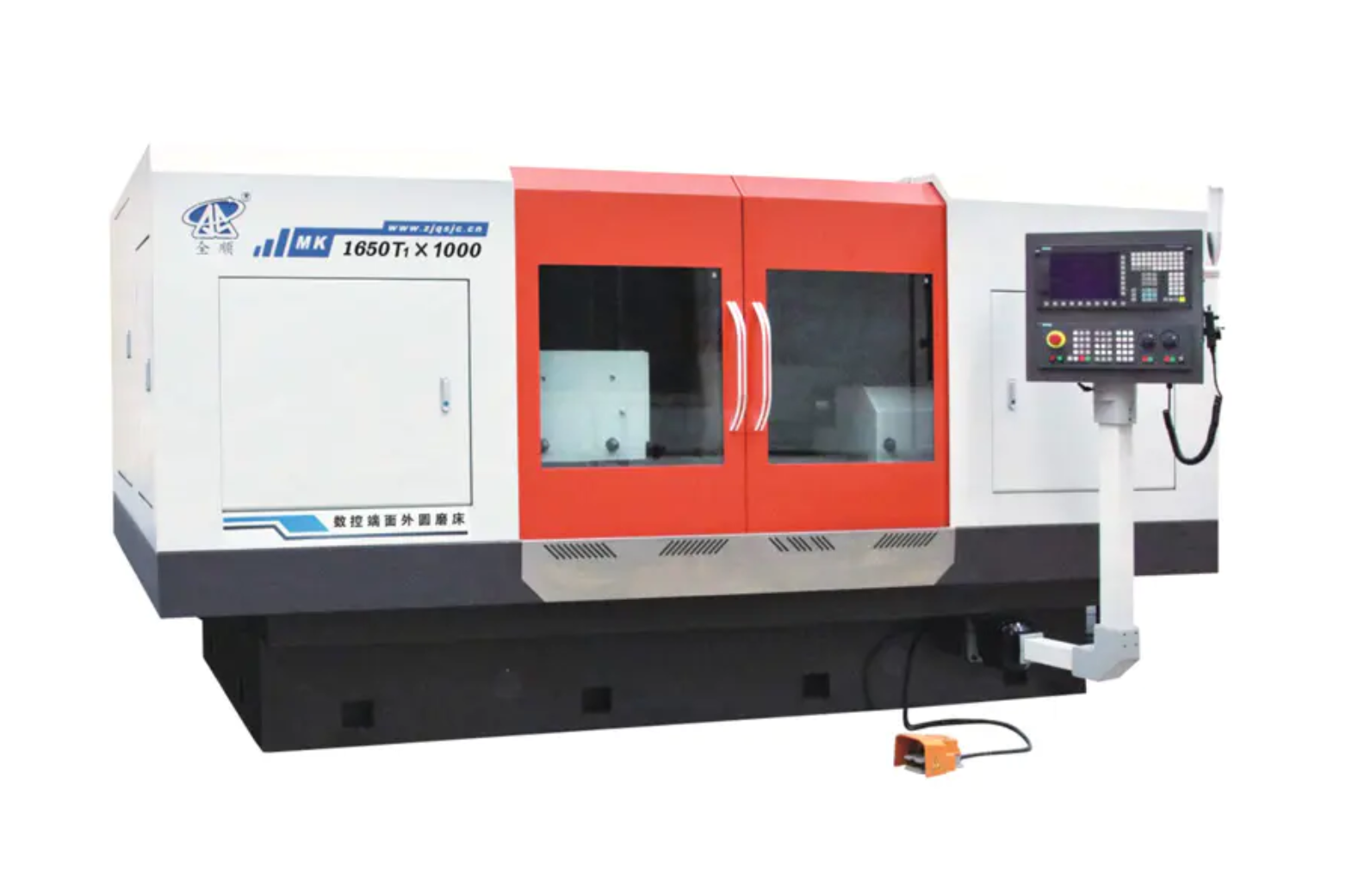

1. CNC cylindrisk slipmaskin

Egenskaper: Används speciellt för slipning av de yttre cylindriska ytorna, koniska ytorna och vissa axeländytor på arbetsstycken. Det är kärnutrustningen för precisionsbearbetning av axeldelar. Modernt CNC cylindriska slipmaskiner har vanligtvis fleraxlig kontroll, vilket möjliggör kompositslipning, som att slutföra precisionsbearbetningen av ytterdiametrar och ändytor i en enda uppsättning.

2. CNC intern slipmaskin

Funktioner: Används för slipning av de inre cylindriska eller koniska ytorna på arbetsstycken. På grund av utrymmesbegränsningar vid intern slipning använder dessa maskiner vanligtvis höghastighets elektriska spindlar. De används ofta i industrier som bildelar (t.ex. lagerhus), hydrauliska komponenter och formar.

3. CNC Ytslipmaskin

Funktioner: Används för slipning av plana eller formade ytor på arbetsstycken. Baserat på förhållandet mellan slipskivans axel och bordets rörelseriktning kan de ytterligare delas in i horisontellt spindeliga rektangulära bord, vertikalspindelbara roterande bord etc. Deras kärnfördel ligger i att ge extremt hög planhet och ytjämnhet.

4. CNC verktygsslipmaskin

Funktioner: Speciellt utformad för slipning och tillverkning av olika skärverktyg (t.ex. borrar, fräsar, kugghjulsfräsar, etc.). Dessa CNC-slipmaskiner har vanligtvis fem eller flera axlar för samtidig styrning för att hantera komplexa verktygsgeometrier och krav på hög precision.

5. CNC Centerless slipmaskin

Funktioner: Slipning kräver inte ett mitthål för positionering; istället stöder styrhjul och en stödplatta arbetsstycket. Denna metod är idealisk för kontinuerlig slipning av stora volymer av ytterdiametern på smala stavformade delar, vilket ger extremt hög produktionseffektivitet.

6. CNC Jigslipmaskin

Egenskaper: Utrustad med ett högprecisionssystem för koordinatmätning och positionering, som främst används för att slipa hål i formar eller precisionsdelar med extremt hög precision och ytfinish.

Klassificering efter automatisering och strukturella egenskaper: Hjälptyper för att förbättra effektiviteten

Förutom de vanliga typerna som klassificeras efter funktion som nämns ovan, CNC-slipmaskiner kan också delas upp baserat på deras struktur och grad av automatisering:

Sammansatta slipmaskiner

Kombinera flera slipfunktioner, såsom slipning av ytterdiametrar, inre hål och ändytor, vilket gör att flera processer kan slutföras i en enda uppsättning, vilket avsevärt förbättrar bearbetningsnoggrannheten och effektiviteten.

Höghastighets-/Ultra-höghastighetsslipmaskiner

Använd CBN (kubisk bornitrid) eller diamantslipskivor och utför slipning vid extremt höga linjära hastigheter, vilket avsevärt förbättrar materialavlägsningshastigheten och bearbetningskvaliteten.

CNC-slipmaskiner av portaltyp

Med stark strukturell styvhet, lämplig för slipning av plana ytor eller styrbanor på stora tunga arbetsstycken.

Val av CNC-slipmaskiner och framtida trender

Att välja rätt CNC-slipmaskin kräver omfattande hänsyn till arbetsstyckets storlek, form, precisionskrav, batchstorlek och budget. Om till exempel bearbetning av ett stort antal smala axlar krävs, är en centerlös CNC-slipmaskin det bästa valet; om komplexa formhålssystem är inblandade måste en CNC-koordinatslip väljas.

De framtida utvecklingstrenderna för CNC-slipmaskiner kommer att fokusera på följande punkter:

• Kombinerat och integrerat: En verktygsmaskin slutför fler processer, vilket minskar hanterings- och fastspänningsfel.


• Intelligentisering: Integrering av intelligent övervakning, adaptiv kontroll, feldiagnos och andra tekniker för att uppnå obemannad eller minimalt bemannad produktion.


• Ultraprecision: Strävar efter bearbetningsnoggrannhet och ytkvalitet på nanometernivå.



CNC-slipmaskiner är oumbärlig precisionsutrustning i modern industri. Deras olika typer kan uppfylla olika högprecisionskrav, från massproduktion till komplex formbearbetning, och är en av nyckelteknologierna som driver uppgraderingen av avancerad tillverkning.
