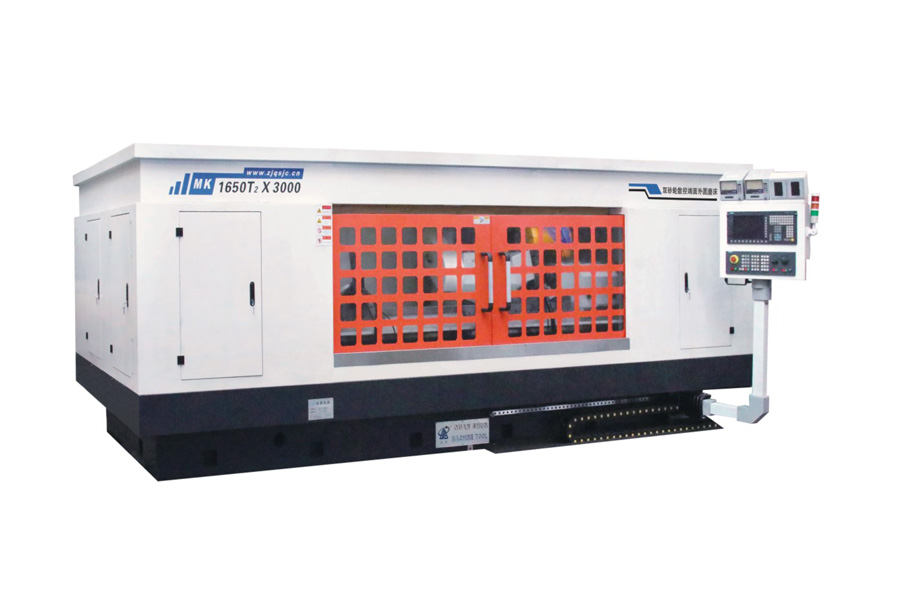

CNC cylindrisk slipmaskin

A CNC cylindrisk slipmaskin tar bort material från den yttre eller inre ytan av ett roterande arbetsstycke med hjälp av en precisionskontrollerad slipskiva, vilket ger en dimensionsnoggrannhet inom mikron och ytfinish som manuell slipning inte konsekvent kan matcha. Det är standardverktyget för finbearbetning av axlar, rullar, spindlar och lagerbanor där tolerans och repeterbarhet är viktigare än cykeltid. Nedan beskriver den här artikeln hur maskinen fungerar, var den används och hur du väljer en som passar dina produktionsbehov.

Vilka är fördelarna med CNC-cylindrisk slipning

Jämfört med manuell eller halvautomatisk slipning erbjuder CNC cylindrisk slipning mätbara vinster i noggrannhet, konsistens och arbetseffektivitet. Enligt branschdata från Mordor Intelligence står CNC-styrda modeller redan för en majoritetsandel av den globala slipmaskinsmarknaden, vilket återspeglar en bred industriförändring mot automatiserad, datadriven produktion framför manuella inställningar. Skälen till denna förändring beror på några praktiska fördelar.

• Repeterbar precision. När ett malningsprogram väl har ställts in, bearbetas varje del i satsen med samma matningshastighet, hjulhastighet och uppehållstid, vilket tar bort variationen som kommer från manuell handmatning.
• Snävare toleranser. Återkoppling med sluten slinga och mätning i processen gör att CNC-maskiner kan hålla toleranser i det ensiffriga mikronområdet, vilket är svårt att uppnå konsekvent för hand.
• Lägre skrotpriser. Automatisk kompensation för hjulslitage och termisk drift minskar risken för att delar som inte är specifika för specifikationerna når nästa produktionssteg.
• Minskat operatörsberoende. Program kan lagras och återanvändas, så byte mellan artikelnummer kräver inte en mycket erfaren kvarnoperatör varje gång.
• Högre genomströmning på långa körningar. Automatiska lastnings- och lossningsalternativ förlänger obevakad körtid, vilket är viktigt för butiker som kör flera skift.

Dessa fördelar förstärks under maskinens livslängd. En verkstad som byter från manuell till CNC-slipning ser vanligtvis de största vinsterna i delar som kräver flera diametrar, avsmalningar eller skuldror på ett enda arbetsstycke, eftersom CNC-styrenheten kan sekvensera dessa funktioner utan manuell ompositionering.

Vilka är nyckelkomponenterna i en CNC cylindrisk slipmaskin

Varje CNC cylindrisk slipmaskin är byggd kring en liten uppsättning kärndelsystem som arbetar tillsammans för att hålla arbetsstycket, driva slipskivan och kontrollera den relativa rörelsen mellan dem. Att förstå dessa komponenter gör det lättare att utvärdera maskinspecifikationer och diagnostisera prestandaproblem senare.

Mer avancerade maskiner lägger till funktioner som linjära motordrivningar för snabbare axelrespons, flera slipskivor för kombinerad extern och planslipning och automationsgränssnitt för robotlastning. Den specifika kombinationen av dessa komponenter avgör vad en maskin kan producera och hur snabbt den kan producera den.

Vilka industrier använder CNC cylindrisk slipmaskins

Efterfrågan på cylindrisk slipning spänner över alla industrier som förlitar sig på roterande eller axelliknande komponenter med snäva toleranskrav. Marknadsundersökningar från Mordor Intelligence noterar att efterfrågan på dessa maskiner är förankrad i sektorer som kräver submikron noggrannhet, inklusive drivlinor för elfordon, flygplansunderhåll och finishing av halvledarskivor.

Inom denna efterfrågebas indikerar samma Mordor Intelligence-rapport att cylindriska slipmaskiner hade ungefär 27 procent av marknaden för bredare slipmaskiner per produkttyp 2024, vilket gör dem till en av de största enskilda kategorierna vid sidan av ytslipmaskiner. Detta återspeglar hur brett axel- och rulldelar används inom tillverkningen, snarare än en nischapplikation begränsad till en enskild sektor.

Hur uppnår du hög precision vid cylindrisk slipning

Precision vid cylindrisk slipning är inte resultatet av en enda inställning utan en kombination av maskinstyvhet, processkontroll och miljöledning. Följande faktorer har störst inverkan på den slutliga toleransen och uppnådda ytfinishen.

1. Maskinstyvhet. En tung, väldämpad bäddstruktur motstår nedböjning under slipkraft, vilket direkt påverkar rundhet och rakhet.
2. Spindel och lagerkvalitet. Spindlar med lågt utlopp minimerar vibrationer som överförs till arbetsstyckets yta, vilket minskar skavmärken.
3. Val av hjul och dressing. Att matcha slipmedelstyp och korn till arbetsstyckets material, kombinerat med frekvent bearbetning, håller skäreggen skarp och konsekvent.
4. Termisk stabilitet. Slipning genererar värme som kan expandera både arbetsstycket och maskinstrukturen; kylvätskeflöde och reglering av omgivningstemperatur begränsar denna drift.
5. Mätning och feedback under processen. Realtidsmätning gör att regulatorn kan justera matningshastigheter innan en del går utanför toleransen, snarare än att fånga felet i efterhand.
6. Noggrannhet i arbetshållningen. Chuckar, centrerar och stadiga vilor måste hålla delen med minimal utlopp, eftersom alla fel här överförs direkt till markytan.

I praktiken går de flesta precisionsproblemen tillbaka till en av två orsaker: otillräcklig maskinstyvhet för materialet som slipas, eller otillräcklig värme- och vibrationskontroll i verkstadsmiljön. Att adressera processvariablerna ovan är vanligtvis mer kostnadseffektivt än att överspecificera själva maskinen.

Hur man väljer rätt CNC cylindrisk slipmaskin

Att välja en slipmaskin bör utgå från delen, inte katalogen. Följande kriterier hjälper till att begränsa rätt konfiguration för ett givet produktionsbehov.

• Arbetsstyckets storleksområde. Bekräfta den maximala diametern, längden och vikten som headstocken och tailstocken kan stödja utan att offra styvheten.
• Toleranskrav. Matcha maskinens repeterbarhetsklassning till den snästa toleransen i din delblandning, med marginal för hjulslitage över tid.
• Produktionsvolym. Högvolymkörningar motiverar automatiska lastning och lossningssystem, medan lågvolym eller prototyparbete kanske inte fungerar.
• Dels komplexitet. Delar med flera diametrar, avsmalningar eller ytegenskaper drar nytta av fleraxlig kontroll och kombinerade yttre och ytslipande huvuden.
• Automatiseringsbehov. Fundera på om linjen kräver robotgränssnitt, mätning under processen eller fjärrdiagnostik för prediktivt underhåll.
• Support efter försäljning. Utvärdera tillverkarens förmåga att tillhandahålla reservdelar, utbildning och programuppdateringar under maskinens livslängd, inte bara det ursprungliga inköpspriset.

Vårt företag har tillverkat sliputrustning från en anläggning på 35 000 kvadratmeter med en byggnadsyta på 32 000 kvadratmeter, och kombinerar en dedikerad produktionsbas för verktygsmaskiner med en produktionsbas för hydrauliska delar. Produktsortimentet omfattar vanliga och CNC cylindriska slipmaskiner, CNC cylindriska ändslipmaskiner, automatisk lastning och lossning CNC och ändyta cylindriska slipmaskiner, kompositslipmaskiner och högprecisions vanliga och CNC cylindriska slipmaskiner. För applikationer som faller utanför standardkatalogspecifikationerna, designar vårt ingenjörsteam även specialslipmaskiner som inte är standard och tillhandahåller stödjande teknik, mjukvara, utbildning och automationsintegration.

Vårt företag har ISO9001-2015 kvalitetssystemcertifiering och CE-säkerhetscertifiering och har erkänts som ett nationellt högteknologiskt företag. 2021 blev vi klassade som ett specialiserat och nytt små och medelstora företag i Zhejiang-provinsen. Med självexportkvalifikationer på plats når våra produkter för närvarande mer än 20 länder inklusive USA, Tyskland, Japan och marknader över hela Sydostasien, byggt på ett långvarigt engagemang för kvalitet först, rykte först och service först.
