Direkt svar: Cylindrisk slipning ger exceptionell dimensionsnoggrannhet (toleranser så snäva som ±0,001 mm), överlägsen ytfinish (Ra 0,1-0,4 um), höga materialavlägsningshastigheter och konsekvent repeterbarhet över produktionskörningar med stora volymer. Det är industristandarden för efterbehandling av axlar, lager, rullar och precisionscylindriska komponenter som används inom flyg-, bil- och hydrauliktillverkning.
Vad är cylindrisk slipning?
Cylindrisk slipning är en bearbetningsprocess som använder en slipskiva för att avlägsna material från den yttre eller inre ytan av ett cylindriskt arbetsstycke, vilket ger en mycket exakt, slät finish. Arbetsstycket roterar på sin egen axel medan slipskivan tar bort material i kontrollerade steg. Denna process tillämpas i stor utsträckning på komponenter som axlar, spindlar, stänger, stift och lagertappar.
Modernt CNC cylindrisk slipmaskin Tekniken lägger till numerisk datorstyrning till denna process, vilket möjliggör helautomatiska cykler, fleraxlig koordinering och programmerbara slipstrategier som dramatiskt utökar vad som en gång var möjligt med konventionella manuella eller hydrauliska maskiner.
OD Slipning
Slipar den yttre cylindriska ytan på ett arbetsstycke mellan centra eller chuckade.
ID-slipning
Slipar det inre hålet eller hålet för snäva toleranspassningskrav.
Centerless slipning
Ingen fixtur krävs; delar stöds av ett arbetsstödblad och reglerhjul.
Konslipning
Ger koniska ytor genom att förskjuta arbetsstycket eller svänga hjulhuvudet.
Kärnfördelar med cylindrisk slipning
Följande fördelar förklarar varför cylindrisk slipning fortfarande är den föredragna efterbehandlingsmetoden för precisionsroterande komponenter inom tung industri, flyg- och precisionsteknik.
01
Exceptionell dimensionell noggrannhet
Cylindrisk slipning kan uppnå toleranser så snäva som ±0,001 mm (1 mikron), långt utöver vad svarvning eller fräsning kan leverera tillförlitligt. Detta gör det viktigt för komponenter där passform, spelrum och interferens måste kontrolleras exakt. (Källa: Machinery's Handbook, 30:e upplagan, Industrial Press)
02
Överlägsen ytfinishkvalitet
Slipning ger ytråhetsvärden inom området Ra 0,1 till 0,8 um, jämfört med Ra 1,6 till 6,3 um som är typiska för slutsvarvning. Detta minskar friktion, slitage och utmattningsbrott i roterande enheter såsom lagersäten och lagerytor. (Källa: ASM Handbook, Vol. 16, Machining)
03
Förmåga att bearbeta hårda material
Efter värmebehandling blir metaller för svåra att svarva eller fräsa effektivt. Cylindrisk slipning hanterar härdat stål (upp till 70 HRC), hårdmetall, keramik och härdade verktygsstål med lätthet, vilket gör det till den enda genomförbara efterbehandlingsmetoden för många komponenter av flyg- och rymdkvalitet.
04
Hög repeterbarhet och konsistens
CNC-styrda slipmaskiner upprepar samma cykel med sub-mikron konsistens över tusentals delar. Detta är avgörande i fordons- och flygtillverkning, där variation från parti till parti måste elimineras. Cp/Cpk-värden över 1,67 kan rutinmässigt uppnås på CNC-cylindriska slipmaskiner. (Källa: Quality Engineering, Marcel Dekker)
05
Mångsidighet över delgeometri
Modernt CNC cylindrical grinders can handle straight cylinders, tapers, stepped shafts, shoulders, and even complex contoured profiles using CNC interpolation. A single machine can accommodate a wide range of part families, reducing capital investment.
06
Minimal termisk distorsion
Med korrekt kylvätskeapplicering och kontrollerat skärdjup genererar cylindrisk slipning mindre värme per enhet borttaget material jämfört med aggressiv fräsning. Detta bevarar den metallurgiska integriteten hos härdade komponenter, vilket förhindrar ytmjukning eller återhärdande effekter.
07
Hög materialborttagningshastighet (med CBN/diamanthjul)
Höghastighets cylindrisk slipning med CBN (kubisk bornitrid) eller superslipskivor av diamant kan ta bort material med hastigheter som överstiger 100 mm3/mm/s, konkurrera med svarvning samtidigt som finishkvaliteten på slipnivån bibehålls. (Källa: Grinding Technology, Stephen Malkin, Industrial Press)
08
Automation och Lights-Out-produktion
CNC cylindriska slipmaskiner integreras med robotlastare, mätning i processen och adaptiva styrsystem. Detta möjliggör obemannad "lights-out" operation, vilket dramatiskt minskar arbetskostnaden per del och möjliggör kontinuerliga produktionscykler dygnet runt.
Cylindrisk slipning kontra andra efterbehandlingsmetoder
Tabellen nedan jämför cylindrisk slipning med andra vanliga efterbehandlingsprocesser på de mest kritiska tillverkningsparametrarna. (Källa: Manufacturing Engineering and Technology, Kalpakjian, Pearson)
| Parameter | Cylindrisk slipning | Avsluta svarvningen | Honing | Lappande |
|---|---|---|---|---|
| Tolerans (mm) | /-0,001 | /-0,01 | /-0,005 | /-0,0005 |
| Ytfinish (Ra um) | 0,1 - 0,8 | 1,6 - 6,3 | 0,1 - 0,4 | 0,025 - 0,1 |
| Hård materialkapacitet | Utmärkt (upp till 70 HRC) | Begränsat (under 45 HRC) | Bra | Bra |
| Materialborttagningshastighet | Hög (med CBN) | Mycket hög | Låg | Mycket låg |
| Automationspotential | Mycket hög (CNC Robotic) | Hög | Medium | Låg |
| Typiska applikationer | Axlar, lager, rullar | Allmän svarvning | Motorhål | Optiska, mätare delar |
Viktiga industriapplikationer
Cylindrisk slipning används i krävande industrier där dimensionell precision direkt påverkar produktsäkerhet, effektivitet och livslängd.
Automotive
Vevaxlar, kamaxlar, transmissionsaxlar, drivaxlar och bromstrummytor kräver slipning för att möta monteringstoleranser.
Flyg och rymd
Turbinaxlar, landningsställskomponenter och manöverstavar kräver ultrasnäva toleranser och utmärkt ytintegritet.
Hydraulik
Hydrauliska cylinderstänger och pumpaxlar kräver en högkvalitativ ytfinish och rundhet för effektiv tätning och lång livslängd.
Tool & Die
Precisionsformstift, stansar och mätmästare slipas till slutlig storlek efter härdning för att bibehålla geometri och hårdhet.
Kullager
Inre och yttre lagerbanor är slipade till toleranser på mikronnivå för att säkerställa jämn rotation och minimal vibration under belastning.
Energi / Kraft Gen
Generatorrotortappar, turbinaxlar och pumphjulsaxlar förlitar sig på cylindrisk slipning för precision och tillförlitlighet.

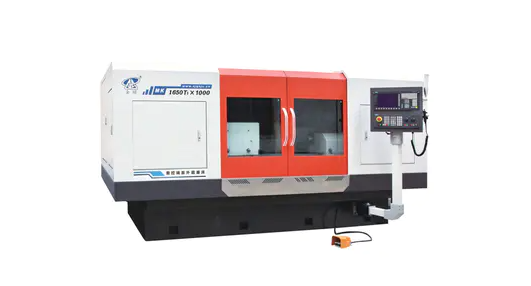

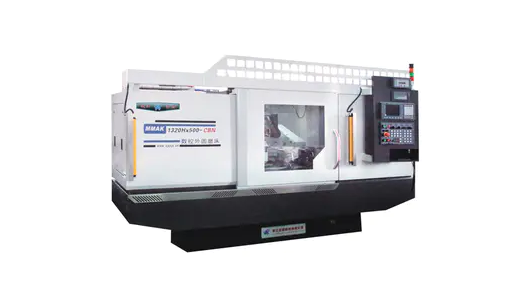

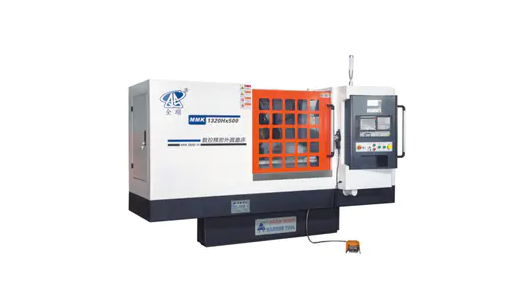

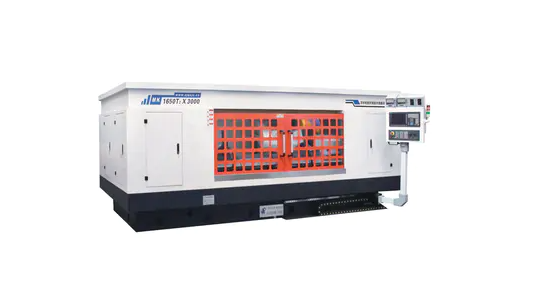

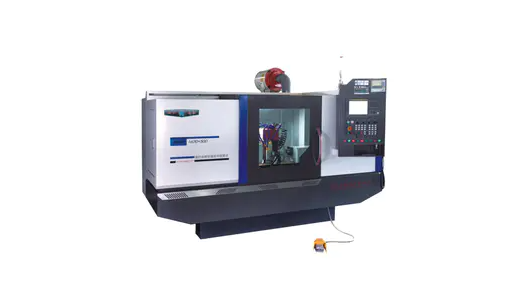

Vår serie CNC cylindriska slipmaskiner
Vi erbjuder ett komplett sortiment av CNC cylindrisk slipmaskin modeller konstruerade för olika produktionskrav, arbetsstyckesstorlekar och precisionsnivåer. Varje maskin integrerar avancerad CNC-kontroll, robusta gjutjärnsstrukturer och spindelsystem med hög precision för att leverera konsekvent slipprestanda.
Tekniska faktorer som maximerar slipningsfördelarna
För att fullt ut inse fördelarna med cylindrisk slipning måste flera processparametrar konfigureras korrekt:
| Faktor | Rekommendation | Effekt på output |
|---|---|---|
| Hjulspecifikation | CBN för härdat stål; Aluminiumoxid för allmänt stål | Bestämmer MRR, hjullivslängd och termisk belastning |
| Hjulhastighet | 45 - 120 m/s (höghastighetsslipning) | Höger speed improves finish; reduces chip thickness |
| Arbetsstyckets hastighet | 15 - 30 m/min (OD-slipning) | Påverkar ytfinish och termisk ingång |
| Skärdjup | Grov: 0,01-0,05 mm; Finish: 0,002-0,005 mm | Kontrollerar måttnoggrannhet och ytjämnhet |
| Kylvätskeflöde | Hög-pressure, high-volume flood or through-wheel delivery | Förhindrar termiska skador; spolar spån från hjulet |
| Påklädningsintervall | Kontinuerlig förband (CD) eller pågående för kritiska delar | Bibehåller hjulets skärpa; säkerställer konsekvent skärgeometri |
| Mätning under process | Aktiv diametermätning under slipcykeln | Eliminerar överskjutning; kompenserar för termisk tillväxt automatiskt |
Vanliga frågor
Vilka material kan slipas cylindriskt?
Cylindrisk slipning hanterar praktiskt taget alla metalliska material inklusive kolstål, legerat stål, rostfritt stål, gjutjärn, härdat verktygsstål, hårdmetall, titan och även en del keramik. Den viktigaste valfaktorn är typen av slipskiva som är anpassad till arbetsstyckets material.
Hur förbättrar CNC-cylindrisk slipning produktiviteten?
CNC-styrning automatiserar hela slipcykeln inklusive grovpass, halvfinishpass, finishpass, spark-out och indrag. I kombination med robotlastning och mätning under processen sjunker den icke-produktiva tiden dramatiskt. Studier visar att CNC-slipning minskar cykeltiden med 30-60 % jämfört med manuell slipning. (Källa: SME Manufacturing Engineering Journal)
Vilken är den typiska ytfinishen som kan uppnås med cylindrisk slipning?
Standard cylindrisk slipning uppnår Ra 0,4 till 0,8 um. Med superslipande CBN-hjul, höghastighetsspindlar och optimala processförhållanden kan Ra-värden på 0,1 um eller lägre uppnås - motsvarande hårdsvarvning plus superfinishing i en enda operation.
Är cylindrisk slipning lämplig för produktion av små partier?
Ja. Moderna cylindriska CNC-slipmaskiner stöder snabb omställning med programmerbar hjulförband, lagrade delprogram och snabba arbetsbyten. Installationstiderna har reducerats till under 20 minuter för många delfamiljer, vilket gör produktion av små partier och till och med enstaka delar ekonomiskt lönsam.
Vad är skillnaden mellan cylindrisk slipning med dyk och travers?
Vid nedslipning (inmatning) matas skivan radiellt in i arbetsstycket för att slipa en specifik zon - perfekt för korta, stegvisa eller profilerade sektioner. Vid tvärslipning rör sig skivan axiellt längs arbetsstycket vid kontakt - lämplig för långa axlar och kontinuerliga diametrar. Många CNC-maskiner kombinerar båda metoderna i ett enda delprogram.
Slutsats
Cylindrisk slipning intar en unik position inom precisionstillverkning: det är den enda processen som samtidigt levererar dimensionsnoggrannhet på mikronnivå, utmärkt ytfinish och förmågan att bearbeta helt härdade material i produktiva hastigheter. När den drivs av modern CNC-teknik blir den en flexibel, automatiserad och mycket repeterbar hörnsten i alla precisionsbearbetningsoperationer.
Oavsett om du efterbearbetar fordonsvevaxlar i hög volym, bearbetar flygturbinaxlar till ultrasnäva toleranser eller producerar hydrauliska cylinderstänger för krävande tätningsapplikationer, en CNC cylindrisk slipmaskin ger en kombination av processkapacitet, automatiseringspotential och långsiktig tillförlitlighet som ingen annan efterbehandlingsprocess kan matcha.
