Cylindrisk slipmaskin för CNC-broch

CBN-hjul för härdat verktygsstål — Maskinen är utrustad med ett Φ500xBx203 CBN (kubisk boronitrid)-sliphjul, idealiskt för slipning av härdat verktygsstål som används i brochar och skärande verktyg, vilket ger längre livslängd på hjulet och jämn materialavläggning jämfört med konventionella slipmedel.

Höghastighets slipning, upp till 100 m/s — En linjär hjuls hastighet på ≤100 m/s — mer än dubbelt så hög som hos vanliga cylindriska slipmaskiner — möjliggör snabbare materialavläggning samtidigt som en fin, jämn ytförfining bibehålls.

Servodriven specialhuvudstock — En dedikerad servodriven huvudstock (MT5-kon, 60–300 r/min) erbjuder exakt, stabil rotation som passar särskilt bra för långa, smala verktygsblanketter som är känsliga för vibrationer och avvikelse.

Tvånivåigt koniskt arbetsbord — Arbetsbordet kan vridas 3° medurs och 3° moturs över två justerbara nivåer, vilket möjliggör fin konkorrigering och kontroll av rätthet, viktigt för geometrin hos långa brochar och mandrelar.

Verkstadsklassig precision — Uppnår rundhet ≤0,002 mm, cylindricitet ≤0,005 mm och ytruffning ≤Ra 0,2 μm — finare toleranser än standardcylindriska slipmaskiner, motsvarande den noggrannhet som krävs vid tillverkning av precisionsverktyg.

Fullständig servostyrning av axlar — Både arbetsbordet och det transversala matningsmekanismen använder AC-servomotorer (16 Nm vridmoment) med en upplösning på 0,001 mm, vilket säkerställer återupprepningsbar positioneringsnoggrannhet under långa slippass.

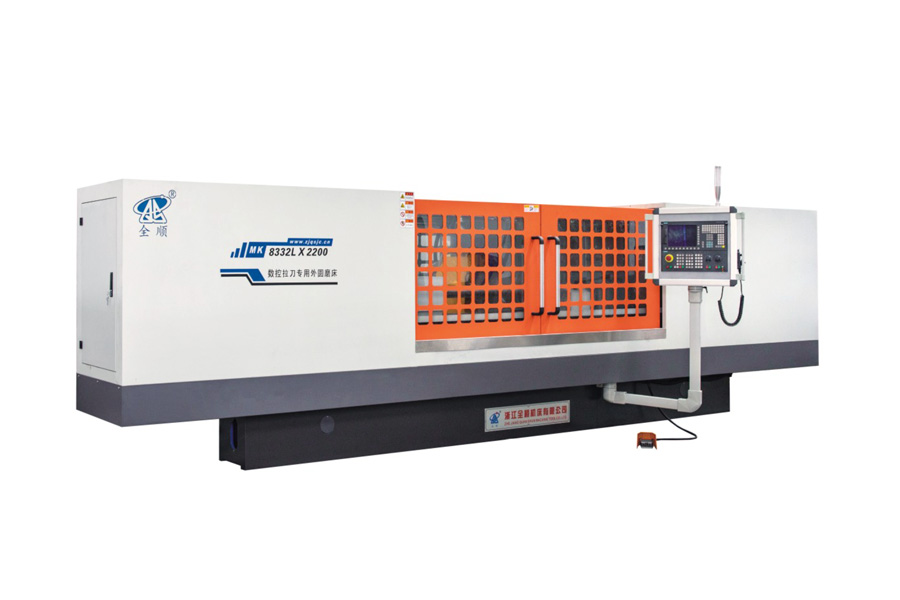

Zhejiang Quanshun Machine Tool Co., Ltd. har utvecklat MK8332L-serien specifikt för de strikta toleranser som krävs vid tillverkning av brochar och precisions-skärande verktyg. Genom att kombinera ett CBN-sliphjul, en servodriven specialhuvudstock och ett tvånivåigt koniskt arbetsbord, levererar maskinen verkstadsklassig rundhet, cylindricitet och ytförfining på långa, smala arbetsstycken. Vi stöder anpassade konfigurationer för sliplängd, hjulspecifikation och huvudstockshastighetsområde, samt erbjuder teknisk rådgivning, installationshandledning och eftermarknadssupport.

Varför använder denna maskin ett CBN-hjul istället för ett konventionellt sliphjul?

CBN (kubisk boronitrid)-hjul är bättre lämpade för slipning av härdat verktygsstål, vilket är vanligt i brochar och skärande verktyg. De behåller sin form och skärpning längre, vilket bidrar till mer konsekvent precision under långa produktionsrörelser.

Vilken storlek och längd på arbetsstycken kan denna maskin hantera?

Maskinen slipar diametrar från Φ8 mm till Φ320 mm, med en maximal sliplängd på 2000 mm, ett mellanrum mellan axlar på 2200 mm och en maximal arbetsstyckevikt på 150 kg.

Vilken precision kan denna maskin uppnå?

Den uppnår rundhet ≤0,002 mm, cylindricitet ≤0,005 mm och ytruffning ≤Ra 0,2 μm, vilket uppfyller toleranskraven för tillverkning av precisionsverktyg och brochar.

Vilken är den maximala linjära hjuls hastigheten?

Sliphjulet går med en linjär hastighet på upp till 100 m/s, vilket stöder effektiv materialavläggning samtidigt som ytförfiningen bevaras.

Kan denna maskin slipa koniska profiler såväl som raka axlar?

Ja. Det tvånivåiga koniska arbetsbordet kan vridas 3° medurs och 3° moturs, vilket möjliggör precisionskorrigering av koner och rätthetskontroll utöver vanlig cylindrisk slipning.

Kan specifikationerna anpassas?

Ja. Zhejiang Quanshun Machine Tool erbjuder anpassning av sliplängd, huvudstockshastighetsområde, hjulspecifikation och andra parametrar baserat på specifika krav för verktyg eller arbetsstycke.
